當我們評價一款鏡頭時，常會(huì )聽到“光圈f/1.8”、“光圈f/4”這樣的參數，它關系到進光量和景深。但在光學加工和檢測領域，還有一個至關重要的“光圈”，它描述的并非孔徑大小，而是光學元件表面與理想球面之間的偏差精度。這個“光圈數（N）”雖然不為人熟知，卻是決定濾光片乃至整個光學系統成像品質的隱形基石。

今天，我們就來揭開光圈數N的神秘面紗，看看這個微觀世界的“平整度”指標，如何宏觀地影響你的成像結果。

一、什么是光圈數（N）？—— 給鏡面做“體檢”

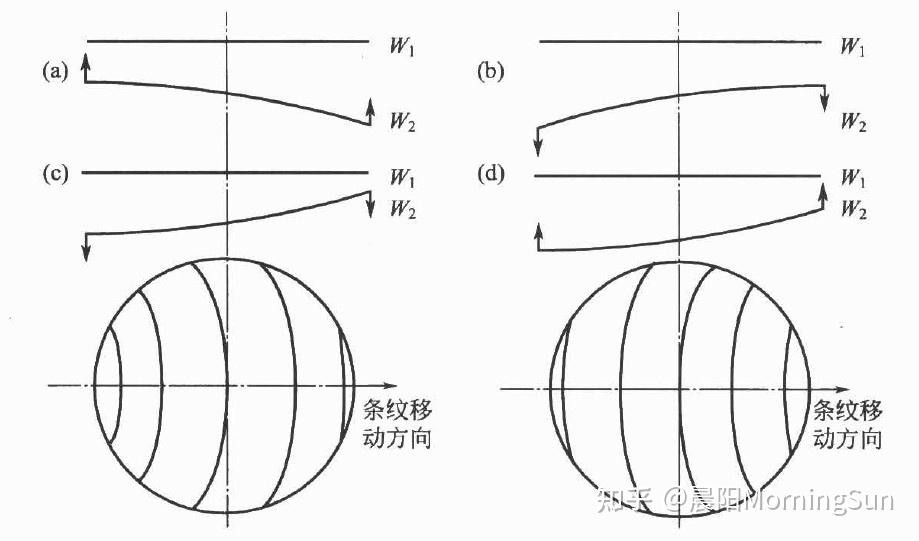

想象一下，你要檢測一塊玻璃是否絕對平整。最精確的方法之一是利用光的“波動性”：用一束標準的光（理想球面波）照射它，反射回來的光波如果與另一束參考光波相遇，就會(huì )產生類似于水波紋的干涉條紋。

理想情況：如果玻璃表面完美無瑕，反射光波也將是完美的球面波，與參考波疊加后，會(huì )形成一系列完全均勻、筆直的“干涉條紋”。

實際情況：任何加工過的表面都存在微小起伏。這些起伏會(huì )導致反射光波變形，使得干涉條紋出現彎曲。

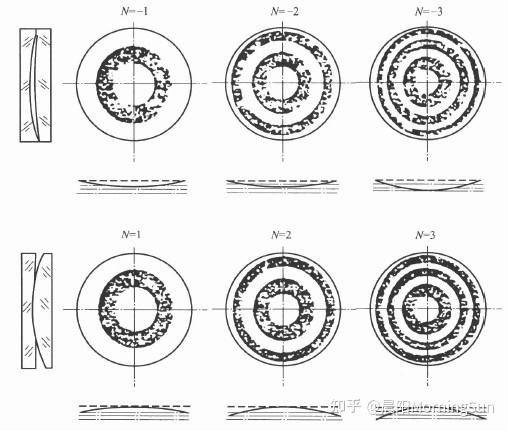

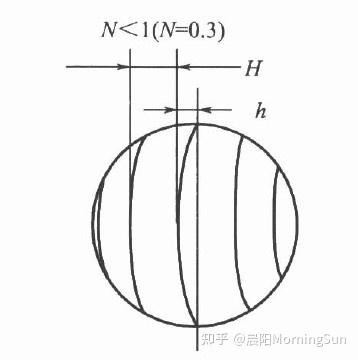

光圈數（N）就是用來量化這種彎曲程度的指標。具體而言，相鄰兩條亮干涉條紋的間隔（H）對應一個波長（λ）的光程差。光圈數N是通過測量條紋偏離理想位置的彎曲量與條紋間隔（H）的比值來確定的。 簡單來說，它衡量的是表面“不平”的程度。N值越小，代表表面越接近理想球面，面型精度越高。例如，N=0.1的面型精度遠高于N=1。

光學加工中的“光圈”與“局部光圈”：

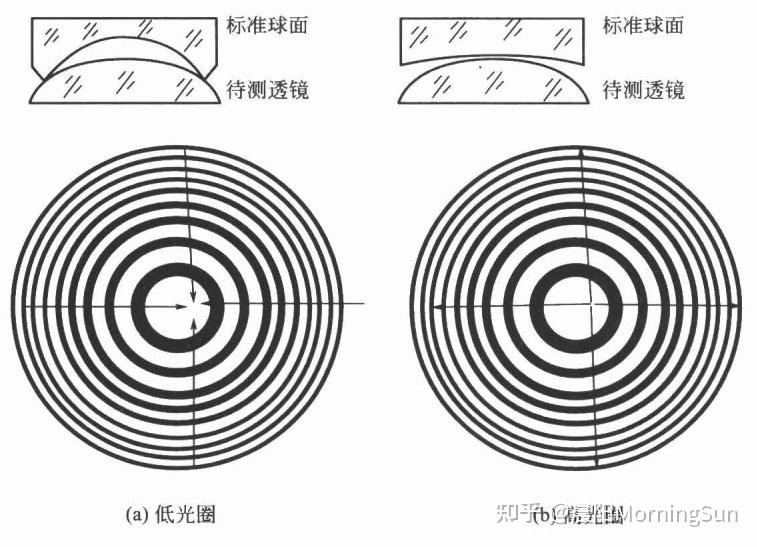

光圈（N）： 描述整個表面的整體偏差趨勢，可以理解為“整體坡度”。在拋光中，判斷高低光圈至關重要：

低光圈（凹面）： 輕輕按壓元件中心，干涉條紋從邊緣向中心收縮，表示中心相對邊緣凹陷。

高光圈（凸面）： 輕輕按壓元件中心，干涉條紋從中心向邊緣擴散，表示中心相對邊緣凸起。

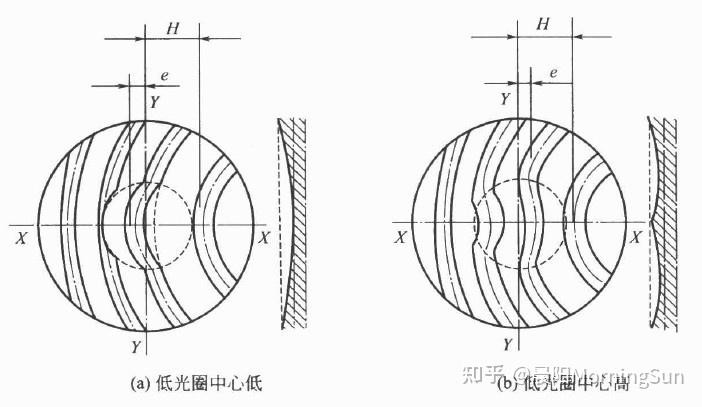

局部光圈（ΔN）： 描述在規定的小區域內，面型偏差相對于整體趨勢（N）的突變，可以理解為“局部的陡坡或坑洼”。一個表面可能整體坡度很緩（N值?。?，但局部存在陡峭的坑洼（ΔN值大），這同樣會(huì )嚴重散射光線，影響成像。

二、光圈數（N）對濾光片成像的具體影響

濾光片，無論是吸收型還是干涉型，當其被用于成像光路中時，它就不再是一個簡單的“顏色過濾器”，而是一個重要的光學元件。它的面型精度會(huì )直接參與光路的塑造。

1.影響成像銳度和對比度——模糊的根源

這是最直接的影響。光在經過一個表面有偏差的濾光片時，其波前會(huì )發生畸變。

理想濾光片：入射的平面波或球面波經過后，依然保持完美的形態，所有光線精準匯聚到像平面的同一點，圖像邊緣清晰、對比度高。

面型不良的濾光片（N值大）：相當于在光路中引入了一個微小的“劣質透鏡”。它會(huì )使光線產生額外的匯聚或發散，導致本應匯聚于一點的光線分散到一個區域。其結果就是整個圖像的銳度下降，細節變得模糊，黑白分明的邊緣出現灰色過渡帶，導致對比度降低。

簡單比喻：這就像隔著一塊有細微水波紋的玻璃看風景，風景的整體輪廓還在，但所有細節都蒙上了一層模糊感。

2. 引入像差，特別是球差

光學系統設計師通過精密的鏡頭組合來校正像差（如球差、彗差等）。每一片鏡片的曲率、材質都是精心計算好的。

破壞平衡：當插入一片面型不規則的濾光片（N值不達標）時，它就相當于一個“計劃外”的光學元件，引入了設計師未曾預料的額外像差，其中最常見的是球差。

球差的表現：平行于光軸的光線，經過系統后無法匯聚于同一點。邊緣的光線和中心的光線焦點位置不同。這會(huì )導致圖像中心可能還算清晰，但越往邊緣越模糊，尤其在大光圈拍攝時更為明顯。

3. 對干涉濾光片的致命影響——波長均勻性

對于廣泛應用于熒光顯微、光譜分析等領域的干涉濾光片（通過多層薄膜干涉原理工作），光圈數N的影響尤為關鍵。這類濾光片的功能高度依賴于薄膜的厚度和入射光的角度。其中心波長（CWL）和帶寬（FWHM）是在假設基底表面為理想平面的前提下設計的。

面型偏差的后果：如果基底本身存在曲率偏差（N值大），意味著上面鍍制的每一層薄膜的厚度在不同區域也是不均勻的。導致的結果是：

畫面亮度/顏色不均：濾光片中心區域通過的光波長可能為500nm，而邊緣區域由于有效膜厚的變化，可能變成了502nm或498nm。在大靶面相機（如全畫幅CMOS）上，這會(huì )表現為圖像的暗角或顏色漸變，嚴重影響定量分析和高精度色彩還原。

4. 系統集成中的“蝴蝶效應”

在高精度光學系統（如天文望遠鏡、光刻機、高端顯微鏡）中，多個光學元件需要嚴格共軸、共焦。一個面型不良的濾光片可能成為整個系統的“短板”。

1.應力引入：在安裝濾光片時，如果其本身面型不佳，夾持力可能會(huì )使其產生微小形變，進一步惡化面型，甚至導致破裂風險增加。

2.校準困難：系統難以通過常規校準手段完全消除由基底本身缺陷帶來的像差，使得系統性能始終無法達到理論最佳值。

三、光學加工視角：如何控制光圈數N？

控制N值是一項極其精細的工藝。光學技師通過一系列步驟來達成目標：

1.粗磨與精磨：使用不同顆粒度的磨料，將玻璃毛坯逐步研磨到接近目標曲率和尺寸。

2.拋光：這是最關鍵的一步。使用拋光粉（如氧化鈰）和拋光模，在高速旋轉下對鏡片表面進行長時間、精密的拋光。技師需要憑借經驗和干涉儀反饋，不斷調整拋光壓力和路徑，以“磨”掉高點，“填平”低點，逐步將N值減小。

3.檢測與反饋：整個過程中，干涉儀是技師的“眼睛”。它實時生成干涉圖，直觀地顯示出N值和ΔN值。技師根據條紋的形狀和數量來判斷加工狀態，形成“加工-檢測-再加工”的閉環，直到達到規格要求。

加工一個高精度（低N值）的光學元件，需要昂貴的設備、高超的技藝和大量的時間，這也是高精度光學元件價格不菲的原因之一。

光圈數N，這個微觀世界的精度標尺，宏觀上深刻地影響著濾光片的成像表現：從整體畫面的銳度和對比度，到邊緣像質，再到對干涉濾光片至關重要的光譜均勻性。

因此，在選擇濾光片時，尤其是在高端成像、科學研究和精密測量領域，不能只關注其中心波長和透過率，必須將光圈數（N）和局部光圈（ΔN）作為核心指標來考量。一個優秀的濾光片，不僅要有“好顏色”，更要有“好身材”。理解這一點，將幫助您在紛繁復雜的光學產品中，做出更明智的選擇，讓您的圖像質量不留短板。
